一、概述
　　a、产品特点

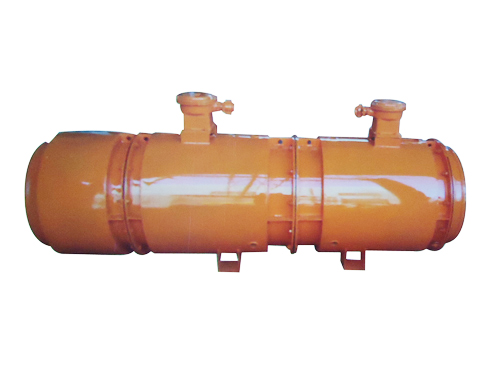

　　FBCD系列抽出式对旋局部通风机（以下简称通风机）是淄博风机厂有限公司针对目前部分煤矿需要排含瓦斯及污风的需要（瓦斯浓度不超3%）研制生产的最新节能型局部通风机。该系列通风机具有结构紧凑、噪声低、高风压、大流量、效率高等特点。根据不同的通风要求，既可对旋使用，又可单机使用。使用对旋式通风时可增加通风距离；通风距离较短时可使用单机，风量不变，从而减少能耗，节约能源。其结构紧凑，便于在工程施工中运输和安装使用。其形式为矿用隔爆型、对旋式、带消音装置、抽出式局扇通风机。
　　b、主要用途及适用范围
　　该通风机适用于煤矿井下含爆炸性物质（瓦斯和煤尘）的环境中，作抽出式局部通风，可满足矿山通风网络和安全生产的需要。抽排井下局部瓦斯积聚或与除尘装备联合使用排除工作面粉尘，改变工作环境，是抽出式局部通风的理想装备。
　　c、型号、规格
　　FBCD系列包括了18个机号，详细情况见FBCD系列煤矿用抽出式对旋轴流局部通风机结构图。标准状态下空气动力性能参数见表1。

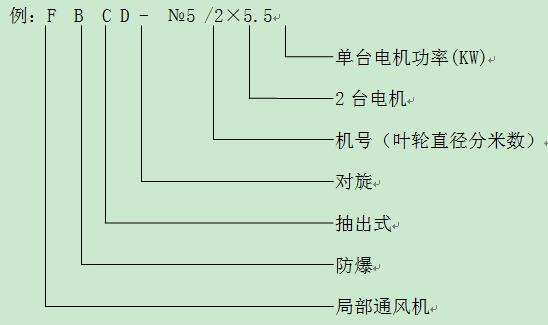

　　d、型号的组成及其代表意义

二、结构特征与工作原理
1、总体结构
该通风机由前接风筒、第Ⅰ级主机、第Ⅱ级主机、电动机、叶轮、扩散器筒（含消音）等部分组成（见图1）。通风机外壳及结构件用钢板焊接而成，内筒用孔板焊接而成，内衬消声材料；电动机被密封在内风道内，与风道内的乏风隔离，电动机为YBF系列隔爆型抽排风机专用电机，电压用380V/660V电压等级，通风机叶轮采用特殊材料制作，防静电、摩擦无火花。由电机冷却风轮所输送的气流进行冷却，电机与新鲜风流相通。因此，该通风机可作井下抽出式通风使用。
2、工作原理
本产品由前接风筒、第Ⅰ级主机、第Ⅱ级主机和消声尾4个主要部件组成。前接筒是由防护网和导流罩风筒构成，其主要作用预防杂物进入机壳内损坏叶轮，为第Ⅰ级主机创造良好的进气条件、第Ⅰ级主机由第Ⅰ级机壳、第Ⅰ级叶轮和第Ⅰ级电机等主要部件组成。第Ⅰ级机壳是其承载主体，主要作用是保证叶轮和电机的正常运转，同时兼丐消声器的作用。第Ⅰ级叶轮是第Ⅰ级主机产生风流的核心部件，第Ⅰ级电机是使第Ⅰ级叶轮旋转的动力部件。其工作原理是，从前接筒端进入的风流沿轴向流进第Ⅰ级叶轮，经其加速后方向发生偏转后流入第Ⅱ级主机；第Ⅱ级主机由第Ⅱ级机壳、第Ⅱ级叶轮和第Ⅱ级电机等主要部件组成。第Ⅱ级机壳和电机的主要作用与第Ⅰ级的相同。第Ⅱ级叶轮是第Ⅱ级主机产生风流的核心部件。其工作原理是，从第Ⅰ级叶轮流出的风流偏转进第Ⅱ级叶轮，经其加速后方向发生反向偏转，沿轴向流进消声尾，消声尾由扩散筒和导流罩构成，主要作用是降低气流的出口局部阻力损失，提高风机的有效做功能力，风流通过它沿轴向排出风机，同时兼起后消声器的作用。
